Как собрать компьютер

Первые предостережения

Ничто так не угнетает, как повреждение компонента компьютера до того, как сборка закончена.
К основным опасностям относятся: статическое электричество, брошенные запчасти, поломки, вызванные грубым подсоединением компонентов и царапины на проводниках печатной платы.

Статическое электричество

При случайной электростатической разрядке компонент может выйти из строя, хотя множество руководств по сборке преувеличивают эту опасность.
На самом деле, лишь немногие опытные сборщики ПК принимают какие-то особые меры для защиты от статического электричества.
Даже если разрядка произойдёт, вероятнее всего, что заряд уйдёт в корпус, чем поразит чувствительные компоненты.

В качестве меры предосторожности чаще снимайте с себя электростатический заряд, прикасаясь к большим металлическим предметам, таким как стол или корпус другого компьютера (включённого).
Опасность электростатической разрядки возрастает в случае, если у Вас имеется ковёр или низкая влажность в помещении.
Таким образом, ещё одной мерой защиты могут стать антистатический коврик под стулом и увлажнитель воздуха (для очень сухих комнат).
Заземляющие браслеты, одевающиеся на запястье — отличная мера защиты, но редко используются вне заводов и производств.
Тем не менее, особо осторожные сборщики могут обзавестись подобными браслетами в целях безопасности.

Упавшие компоненты

Теоретически этого легко избежать, но повреждения, полученные в результате падения, с гораздо большей вероятностью станут причиной поломки компонентов, чем вышеупомянутое статическое электричество.
Жесткие диски часто падают в ходе установки, да и другие компоненты можно запросто смахнуть рукой с рабочего стола.
Чтобы не допустить этого, просто отодвиньте их подальше от края или не вытаскивайте их из коробки до того, как будете готовы их установить.

Повреждения при сборке

Большинству компонентов достаточно небольшого усилия, чтобы войти в гнездо, но не всем.
По ходу установки, мы рассмотрим каждую часть.

Установка процессора

Традиционные процессоры

За последние 10 лет установка процессора была примерно следующей: стрелка в углу процессора должна соответствовать стрелке на его гнезде.
Это первый метод, с помощью которого производители обеспечили правильную установку процессора, но AMD и Intel также используют отсутствующие ножки и закрытые отверстия в гнезде во избежание неправильной установки.

Как собрать компьютер

Ножки процессора легко гнутся и поэтому крайне неумелый сборщик может силой вставить процессор в гнездо неподобающим образом, сломав их.

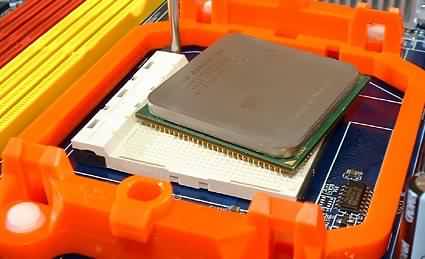

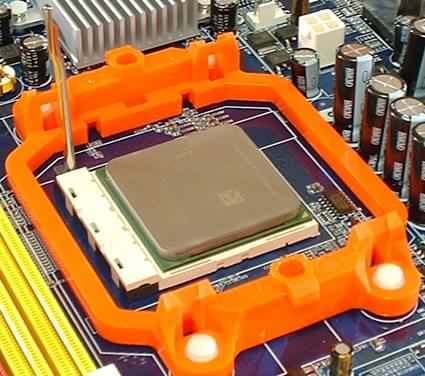

Без особого усилия, процессор должен фактически «провалиться» в разъём под своим весом.
Такие гнёзда известны как «ZIF» (Zero insertion Force — нулевое усилие при вставке).

Как собрать компьютер

После того, как Вы убедитесь в том, что процессор полностью вставлен, переводом рычага в горизонтальное положение закрепите его.

LGA процессоры

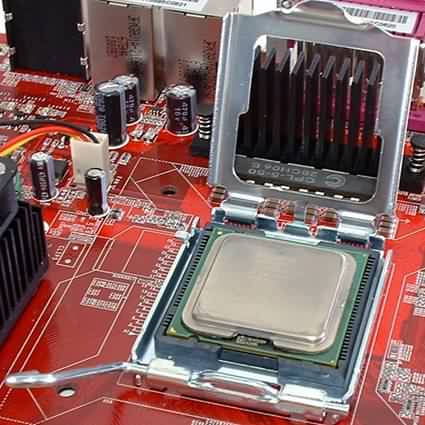

Помимо маркировки стрелкой, процессоры без ножек имеют углубления на гранях, чтобы предотвратить неправильную установку.

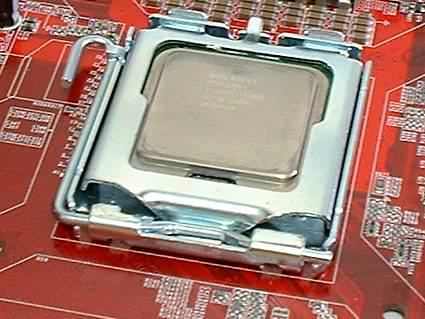

Стальная пластина крепко прижимает процессор к контактам, благодаря крепёжному рычагу.

Как собрать компьютер

После того, как Вы убедитесь в том, что процессор правильно установлен, опустите на него пластину и поверните скобу в закрытое положение.

Как собрать компьютер

Установка системы охлаждения (кулера) на процессор

Термопаста

Теплопроводный материал (Thermal Interface Material или TIM) устраняет крохотный зазор между процессором и радиатором системы охлаждения, способствуя лучшей теплопроводности.
Большинство кулеров поставляются с густым слоем TIM’а, который размягчается от тепла процессора, но для остальных потребуется термопаста.

Как собрать компьютер

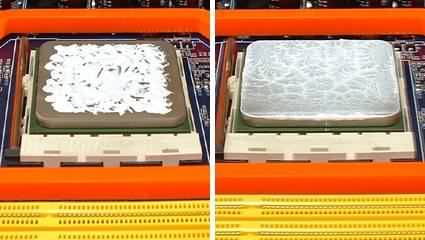

Есть несколько способов нанесения термопасты, но выдавливание маленьких капель на поверхность, возможно, является менее расточительным из всех.
Несмотря на кажущуюся неравномерность, при установке радиатора паста ровно распределится по всей поверхности, как показано на фотографии, расположенной ниже.
Её остатки со временем выдавятся по краям.

Как собрать компьютер

Другие методы, такие как размазывание пасты с помощью кусочка пластика, чаще всего рекомендуются её производителями и приводят к тому, что большая часть пасты остаётся на пластике, а не на процессоре.
Подобные рекомендации даются для того, чтобы слой пасты на процессоре был ровным и тонким, но современные пасты, обычно, достаточно тонки, чтобы такая проблема не возникала.

Излишки пасты выдавятся по краям процессора, поэтому важно не переборщить с её использованием, во избежание грязи.

Кулеры на зажимах

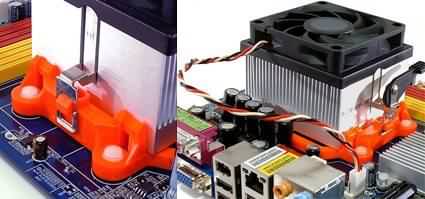

AMD всё ещё использует металлические зажимы для подсоединения своих кулеров к процессору.
После установки кулера в нужное положение, зацепите край без рычага за соответствующий ему пластиковый крюк, а потом, повторите эти же действия с другим краем.
Завершите установку закреплением рычага, для обеспечения давления.

Как собрать компьютер

Кулеры на ножках

Intel представила кулеры такого типа вместе с LGA775.
Для установки необходимо поместить каждую ножку в соответствующее ей отверстие на материнской плате, пока вы не услышите щелчок.

Как собрать компьютер

Поворот ножки на 90 градусов против часовой стрелки снимет давление пружины, позволяя извлечь кулер.
Поскольку вращение против часовой стрелки деактивирует крепёжный механизм, перед установкой кулера Вы должны убедиться в том, что все ножки повёрнуты по часовой стрелке до упора.

Кулеры на винтах

Самой большой проблемой Intel является то, что метод крепежа с помощью ножек даёт слишком большую нагрузку на материнскую плату.

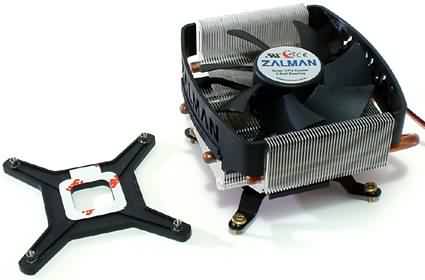

Некоторые производители требуют установки дополнительной пластины с обратной стороны материнской платы, для равномерного распределения давления.
Такие кулеры устанавливаются с помощью винтов.

Как собрать компьютер

Из-за того, что планка устанавливается с обратной стороны материнской платы, эти кулеры нужно монтировать перед помещением платы в корпус.

Установка Блока питания и Материнской платы

Подготовка корпуса

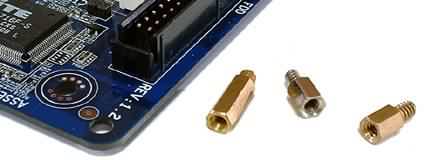

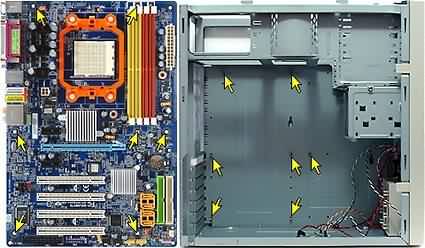

Большинство корпусов поддерживают материнские платы разного размера и имеют отдельные отверстия для монтажа каждой.
Эти отверстия созданы для соединения материнской платы с «землёй», для снижения шумов или наводок.

Как собрать компьютер

Поверхность для пайки, вокруг монтажных отверстий заземляется через латунные распорки, которые прилагаются к корпусу.

Неправильно подсоединённые поверхности могут задеть действующий проводник на обратной стороне материнской платы, поэтому используются распорки, которые держат плату на расстоянии от корпуса.
Если плата всё же заденет «землю», то Вы можете её серьёзно повредить, но, скорее всего, она просто не включится.

Как собрать компьютер

Распорки должны быть расположены точно над соответствующими отверстиями в материнской плате.

Большинство материнских плат имеет своё собственное расположение портов и прямоугольную пластину, которая подходит для стандартных отверстий.

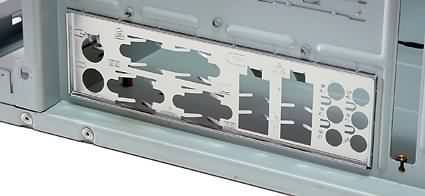

В корпусах обычно бывает установлена старомодная пластина, которую необходимо вытащить перед установкой новой.

Как собрать компьютер

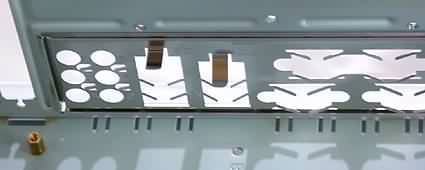

Заметьте, что язычки на пластине направлены вниз, т.к. пластинка обычно поставляется в полураспрямлённом виде.
Эти язычки нужно отогнуть примерно на 90 градусов от поверхности для предотвращения блокирования ими расположенных рядом портов, во время установки материнской платы.
На фотографии ниже, язычки согнуты как надо.

Как собрать компьютер

Подсоединение компонентов

Блок питания проще всего установить перед установкой материнской платы.
На месте его удерживают четыре винта.

Как собрать компьютер

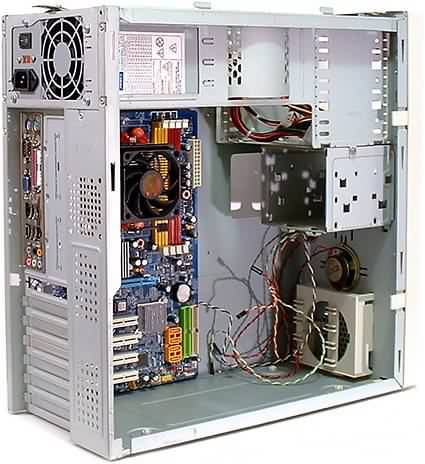

Перепроверьте расположение распорок перед установкой материнской платы.
Устанавливайте её так, чтобы первыми в свои отверстия вошли порты.
Таким образом, материнская плата будет чуть-чуть смещена, но установить её на место (с небольшим усилием) не составит труда.
Расположите плату так, чтобы одно отверстие идеально совпадало с распоркой и вставьте первый винт.
Далее, поровняйте плату со второй распоркой и ввинтите второй.
Эти первые два винта закрепят материнскую плату в нужном положении, на время установки оставшихся винтов.

Установка оперативной памяти и других компонентов

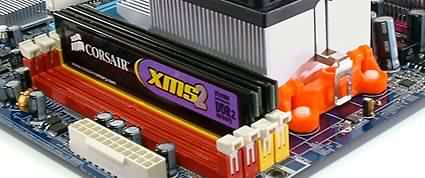

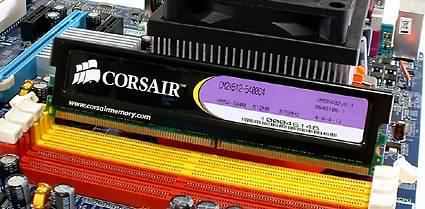

Оперативная память сделана так, что она устанавливается лишь одним правильным способом.
Убедитесь в том, что паз в зоне контактов на модуле памяти соответствует выпуклости в разьёме и надавите на каждый модуль, пока не услышите или не почувствуете щелчок.
Для полной вставки модулей может потребоваться достаточно большое усилие.

Как собрать компьютер

Память не может быть установлена обратной стороной, т.к. смещённый вырез этого не позволит.

Наша конфигурация предусматривает два модуля памяти в разьёмах, обеспечивающих работу в режиме «dual channel mode».
Обратитесь к инструкции для Вашей материнской платы, чтобы выяснить, какие разьёмы поддерживают данный режим увеличения производительности.

Как собрать компьютер

Несмотря на то, что наша материнская плата имеет встроенный видеоадаптер, мы решили использовать PCI Express видеокарту для большей производительности.

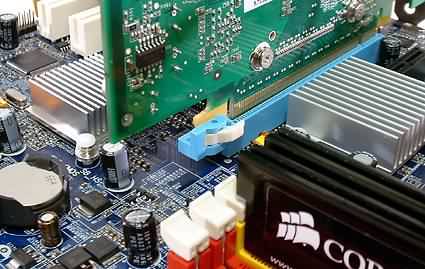

Карту нужно вставлять в разьём до тех пор, пока фиксатор в нём не захватит «крючок» на карте.
Эти фиксаторы присутствуют на большинстве разьёмов PCI Express x16 и AGP слотах, но отсутствуют на интерфейсах с малой пропускной способностью, таких как PCI и PCI Express x1.

Как собрать компьютер

Что касается других карт, то винт в корпусе или фиксатор держит металлическую скобу на другом конце карты.

Установка приводов

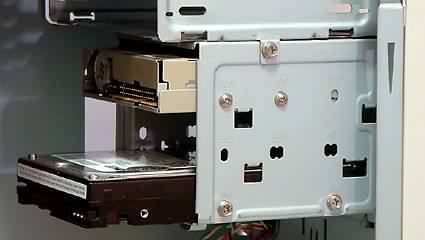

По традиции, жесткие диски закрепляются винтами.
Внешние приводы вставляются снаружи, в то время как внутренние — изнутри.

Как собрать компьютер

Некоторые производители предлагают установку без винтов, используя либо некоторое подобие рельсов, либо скользящие фиксаторы, которые входят в отверстия для винтов.

Несколько слов о перемычках на Ultra ATA и ATAPI приводах.
Во-первых, установка «Cable Select» работает с большинством материнских плат и жёстких дисков и «последний привод» (установленный на конце кабеля), становится Master’ом.

Во-вторых, для вручную сконфигурированных комбинаций «Master/Slave», привод установленный в конце проводе должен быть «Master’ом».

В-третьих, настройки приводов Western Digital Ultra ATA для «Master» отличаются от «Single» и установка «Master» не будет функционировать, если на этом же кабеле не установлено «Slave» устройство.

Соединение кабелей

Кабели материнской платы

Новейший стандарт ATX использует 24-штырьковый разьём, который раньше встречался на EPS блоках питания для серверов, но для большинства плат не требуется 24 контактов.

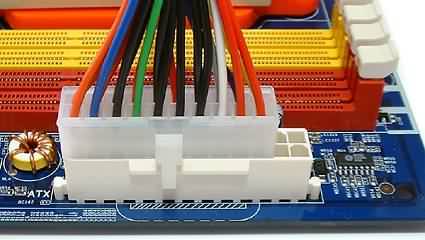

Снизу показано, как 20-штырьковый соединитель работает с 20 или с 24 штырьковым разьёмом.

Как собрать компьютер

24-штырьковый соединитель нужен для снабжения PCI Express видеокарт большей мощностью, по сравнению со старыми стандартами.

4 или 8 штырьковый ATX 12V соединитель удовлетворяет электрические потребности процессора в питании.
Ранее известный как соединитель «P4», он был добавлен корпорацией Intel для поддержки процессоров Pentium 4, но позже его стали использовать и AMD.
8-штырьковые процессоры — это более поздняя разработка, созданная для феноменально прожорливых в вопросе электропитания процессоров Pentium-D и Pentium 4 с ядром Prescott, но современные процессоры от AMD и INTEL могут работать и от 4-штырькового разьёма.
Большинство материнских плат с 8-штырьковым разьёмом будут работать и с 4-х, т.к. они обратно совместимы.

Как собрать компьютер

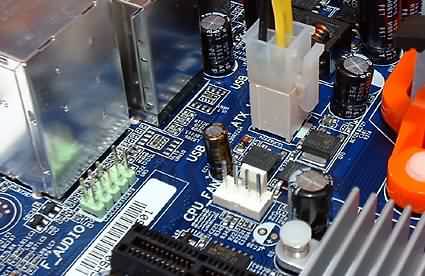

На фотографии выше виден 4-штырьковый соединитель для процессорного вентилятора и аудиосоединителя на передней панели.
Новые 4-штырьковые соединители для вентиляторов созданы для использования нового способа управления скоростью вентилятора — широтно-импульсной модуляции, но как всегда, они совместимы со старыми 3-штырьковыми соединителями.
Обратитесь к руководству по материнской плате для выяснения деталей подключения аудиосоединителя на передней панели.

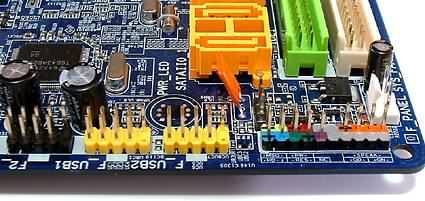

Выключатель питания с индикатором, выключатель перезагрузки и индикатор активности жесткого диска чаще всего соединяются с коннекторами в нижним левом углу материнской платы.
Светодиоды пропускают ток только в одном направлении, их положительный полюс обозначен на плате знаком «+» и соединяется он с цветным проводом.
Чёрный или Белый провод чаще всего обозначают отрицательный провод или землю.

Как собрать компьютер

USB соединители являются стандартом уже несколько лет.
Для правильной установки, в разьёме отсутствует одна ножка.
Поэтому, соединитель возможно установить лишь одним правильным образом, что обеспечивает нужную поляризацию.
Неправильное подсоединение может повредить материнскую плату, поэтому с 4-х, 8-ми и однорядными соединителями нужно очень аккуратно обращаться.
Пропущенная ножка означает отрицательный\земляной провод на конце соединителя.

Кабели устройств

Накопители гибких дисков уже уходят в историю, но один миф укоренился с самого начала их использования: красный провод, обозначающий первую ножку на data кабеле не всегда находится рядом с соединителем питания.

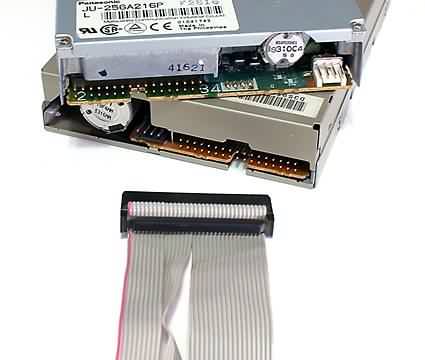

Как видно ниже у обоих приводов ножка 1 находится «слева», но у верхнего привода соединитель питания находится «справа».
Фотография ниже показывает правильное расположение ножки 1, вне зависимости от других соединителей.

Как собрать компьютер

Большинство кабелей для накопителей гибких дисков теперь имеют выпуклость над соединителем, препятствующую неправильной установке, но некоторые приводы, как на фото ниже, с легкостью позволяют обойти эту защиту.

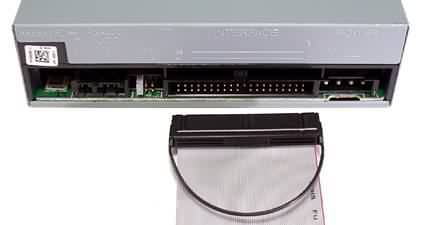

У ATAPI и Ultra ATA приводов, ножка 1 расположена с другой стороны — как показано на фото ниже — прошло много лет, с тех пор, когда мы видели нестандартный привод.
Защитная выпуклость находится сверху 80 проводникового ATA кабеля, для предотвращения установки вверх ногами.

Как собрать компьютер

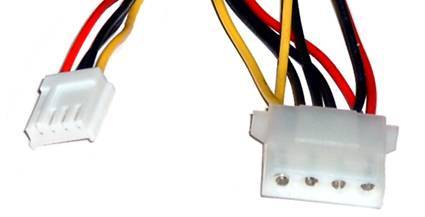

Соединители питания Floppy и ATA сделаны так, что они вставляются только одним образом, но Floppy кабель всё-таки проще вставить неправильно, поэтому визуально проверяйте факт правильной установки.

Как собрать компьютер

Соединители питания и данных у Serial ATA дисков помечены с краёв, как видно на фотографии ниже.

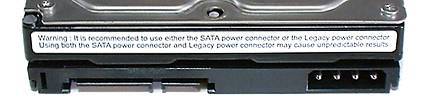

Некоторые Serial ATA приводы также поддерживают и более старые 4-штырьковые соединители питания — наклейка предупреждает о том, что сборщики должны использовать либо первый, либо второй, но не два сразу.

Как собрать компьютер

Некоторым PCI Express картам требуется больше мощности, чем они могут получить через PCI-E шину, поэтому они используют 6-штырьковый соединитель, показанный ниже.
Не следует путать этот соединитель с 4-х или 8-штырьковыми, т.к. у них совершенно разная полярность!

Как собрать компьютер

AGP видеокарты, используют 4-штырьковый разьём, как и для floppy и UltraATA приводов.

Заключительное слово

Ни одна система не завершена без программного обеспечения и большинство операционных систем поставляются на загрузочном CD.
Порядок загрузки с дисков может быть установлен в BIOS материнской платы, в разделе «Advanced BIOS Features».
Необходимо активировать опцию «Сперва загружать с CD» (Boot from CD first).
В случае, если у Вас установлен ATA контроллер, в меню может быть указано название устройства.

При установке Windows XP, диски должны быть установлены как non-RAID, чтобы установщик Windows мог использовать их через стандартные «Standard IDE controller» драйвера.
При особых конфигурациях, таких как RAID, Вам нужно будет вставить диск с драйверами и ответить на запрос «Press F6 to load third party SCSI or RAID drivers», нажатием кнопки [F6].
